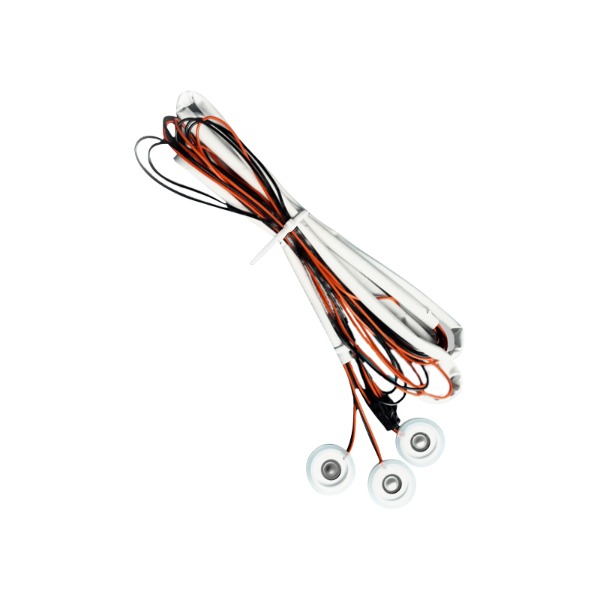

Semua yang Anda Perlu Tahu Tentang Cakera Seramik Piezoelektrik Perubatan

Cakera seramik piezoelektrik perubatan s mesti mencapai pekali gdaningan elektromekanikal mod ketebalan (kt) melebihi 0.48 dan impedans akustik di bawah 35 MRayl agar sesuai untuk pengimejan diagnostik atau ultrasound terapeutik. Tanpa parameter ini, cakera tidak dapat menghasilkan resolusi yang diperlukan atau penembusan tisu yang selamat.

Tidak seperti piezoceramics gred industri atau pengguna, cakera gred perubatan dicirikan oleh kehilangan dielektrik yang dikawal ketat (tan δ < 0.02) dan suhu Curie melebihi 300°C untuk memastikan kestabilan semasa pensterilan dan operasi berpanjangan.

Sifat Bahan Kritikal untuk Aplikasi Perubatan

Cakera seramik piezoelektrik perubatan biasanya dibuat daripada komposisi plumbum zirkonat titanat (PZT) yang diubah suai. Jadual di bawah menunjukkan julat sifat penting untuk kegunaan perubatan biasa seperti pengimejan ultrasound, HIFU (ultrasound berintensiti tinggi berfokus) dan penderia aliran.

• Pemalar cas piezoelektrik (d33): 400–600 pC/N – memastikan anjakan yang mencukupi untuk pengujaan voltan rendah.
• Kemiringan relatif (εr): 1200–1800 pada 1 kHz – sepadan dengan galangan elektrik dengan litar pemacu perubatan.
• Faktor kualiti mekanikal (Qm): 60–150 – mengimbangi sensitiviti (Qm rendah) berbanding output kuasa (Qm tinggi) untuk pengimejan atau terapi.
• Ketumpatan (ρ): 7.5–7.8 g/cm³ – menjejaskan padanan akustik dengan tisu manusia.

Sebagai contoh, cakera yang digunakan dalam probe ultrasound jantung memerlukan kt > 0.5 and variasi ketebalan kurang daripada ±2 μm merentasi diameter cakera untuk mengelakkan herotan fasa dan artifak.

Nisbah Diameter-kepada-Ketebalan & Pemilihan Kekerapan Resonan

Kekerapan operasi cakera piezoelektrik perubatan adalah berkadar songsang dengan ketebalannya. Untuk cakera mod jejari standard, kekerapan mod ketebalan asas f_t (dalam MHz) ≈ N_t / ketebalan (mm) , dengan N_t ialah pemalar frekuensi (biasanya 1900–2100 Hz·m untuk bahan jenis PZT-5A).

Jalur frekuensi perubatan biasa dan dimensi cakera yang sepadan:

• 2–5 MHz (pengimejan perut & obstetrik): ketebalan 0.4–1.0 mm, diameter biasanya 10–25 mm.
• 7.5–10 MHz (vaskular & bahagian kecil): ketebalan 0.2–0.28 mm, diameter 6–12 mm.
• 15–20 MHz (pengimejan oftalmik & kulit): ketebalan 0.1–0.13 mm, diameter 3–6 mm.

Memilih nisbah yang salah membawa kepada mod palsu. Cakera gred perubatan harus menekan mod sisi dengan nisbah frekuensi jejari-kepada-ketebalan < 0.7 untuk mengelakkan gangguan dengan resonans ketebalan primer.

Padanan Akustik & Integrasi Lapisan Sandaran

Cakera seramik kosong mempunyai impedans akustik ~34 MRayl, manakala tisu lembut manusia ialah ~1.5 MRayl. Tanpa lapisan yang sepadan, lebih 88% tenaga ultrasound dipantulkan pada antara muka tisu cakera, menjadikan peranti tidak berkesan.

Oleh itu, cakera piezoelektrik perubatan tidak pernah digunakan secara bersendirian. Ia memerlukan:

• Satu atau dua lapisan yang sepadan (masing-masing dengan impedans perantaraan, cth., 9–12 MRayl) untuk meningkatkan kecekapan penghantaran kepada melebihi 80%.
• Lapisan sokongan pengecilan tinggi (impedans akustik 15–25 MRayl, pengecilan > 20 dB/cm/MHz) untuk melembapkan sinaran belakang dan memendekkan tempoh nadi.

Sebagai contoh, menambah satu lapisan padanan dengan ketebalan λ/4 pada frekuensi tengah meningkatkan lebar jalur dari 45% hingga 72% , secara langsung meningkatkan peleraian imej.

Poling Elektrik & Kestabilan Prestasi Di Bawah Keadaan Perubatan

Cakera seramik buatan sendiri belum lagi piezoelektrik sehingga bertiang. Cakera gred perubatan memerlukan voltan kutub 2–4 kV/mm pada 100–150°C selama 15–30 minit untuk mencapai penjajaran domain. Poling yang tidak lengkap mengakibatkan pengurangan d33 lebih daripada 30% dan tindak balas frekuensi tidak stabil.

Selepas poling, cakera mengalami penuaan terma dan penstabilan. Kriteria penerimaan perubatan termasuk:

• Hanyutan kapasiti < 3% selepas 500 jam pada 37°C (suhu badan) dan 90% kelembapan.
• Rintangan penebat > 10 GΩ pada 500 V DC untuk mengelakkan arus bocor dalam probe hubungan pesakit.
• Tiada penyahkutuban di bawah 200°C untuk bertahan hidup dengan etilena oksida atau pensterilan autoklaf (121°C).

Kehilangan Dielektrik & Penjanaan Haba dalam Cakera Terapi

Untuk aplikasi perubatan gelombang berterusan atau kitaran tugas tinggi (cth., ultrasound fisioterapi, pemotongan pembedahan), cakera mesti menghilangkan haba tanpa menukar resonans. Metrik utama ialah faktor kehilangan dielektrik (tan δ) . Pada 1 MHz dan 20 V/mm, cakera terapi perubatan mengekalkan tan δ < 0.015, mengehadkan kenaikan suhu kepada < 15°C pada output akustik 1 W/cm².

Cakera dengan tan δ sebanyak 0.03 (biasa dalam cakera industri kos rendah) akan menghasilkan dua kali ganda haba, yang membawa kepada:

• Kekerapan hanyut daripada 0.5–1.2% setiap kenaikan 10°C , menyebabkan detuning daripada elektronik pemanduan.
• Ketidakpadanan pengembangan terma dengan lapisan ikatan, mengakibatkan penundaan selepas <50 kitaran rawatan.

Oleh itu, cakera terapi perubatan menentukan halaju getaran maksimum < 0.5 m/s RMS dan termasuk penderia suhu bersepadu dalam pemasangan probe.

Keperluan Biokompatibiliti & Enkapsulasi

Cakera seramik mentah itu sendiri tidak biokompatibel kerana kandungan plumbum (PZT biasa mengandungi 60–70% plumbum mengikut berat). Oleh itu, piawaian kawal selia perubatan (IEC 60601-2-37, panduan FDA) mewajibkan enkapsulasi. Cakera mesti dimeterai secara hermetik atau disalut dengan parylene-C (ketebalan 5–15 μm) atau epoksi gred perubatan.

Pengesahan enkapsulasi termasuk:

• Ujian sitotoksisiti ISO 10993-5: tiada lisis sel di sekeliling cakera terkapsul.
• Analisis petunjuk boleh larut: < 0.1 μg/cm²/hari dalam cecair badan simulasi.

Tanpa enkapsulasi yang betul, walaupun satu kegagalan cakera boleh menyebabkan kos pensijilan semula siasatan melebihi $10,000 setiap kejadian (pemfailan peraturan dan ujian).

Ujian Prestasi Sebelum Integrasi Perubatan

Setiap kelompok cakera piezoelektrik perubatan mesti lulus ujian elektrik dan akustik piawai. Terima/tolak kriteria berdasarkan IEEE 176-1987 dan IEC 60483:

• Magnitud impedans pada resonans: ±10% daripada nilai nominal.
• Sudut fasa pada resonans: > 85° (mod tulen).
• Toleransi kapasiti: ±5% pada 1 kHz, 25°C.
• Variasi ketebalan: ≤ ±3 μm merentasi permukaan cakera untuk tatasusunan.

Cakera yang melepasi had ini boleh disepadukan terus ke dalam transduser ultrasound perubatan atau aplikator terapi tanpa penalaan lanjut, menjimatkan 15–20 jam penentukuran kejuruteraan bagi setiap probe.
